| Модификация планшета Chuwi Vi8 на второй USB порт и HDMI
Расположение распайки для портов:

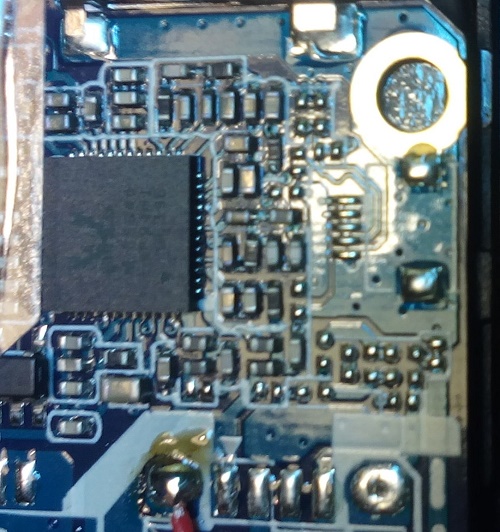

USB порт расположение компонентов 1 посадочные места 2 расположение резисторов и конденсатора :
-Типоразмер 0402
- R1 - 22 Ом (резистор) х3
- R2 - 15 кОм (резистор) х1
- С - 0,1 мкФ х1

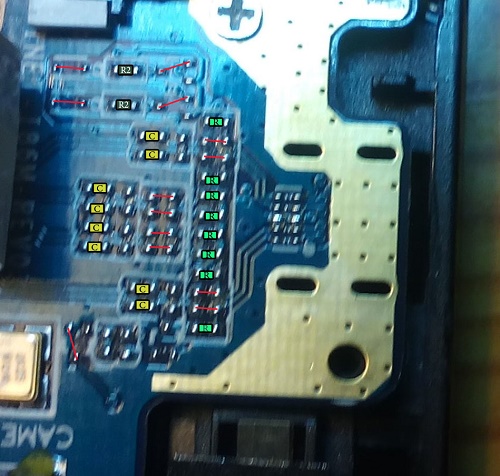

HDMI
R (светло зеленый) - 680 Ом х8
R2 (темно зеленый) - 1,8 Ом х2
С (желтые) - 0,1 мкФ х8
красные перемычки
|
| |
| |
